Objectif télécentrique pour AOI : Un guide pratique pour l'inspection optique de précision
Découvrez comment les objectifs télécentriques améliorent l'imagerie AOI grâce à une grossissement stable, une réduction des effets de perspective et une géométrie d'image cohérente pour une inspection de précision.
Pourquoi utiliser un objectif télécentrique pour l'AOI ?

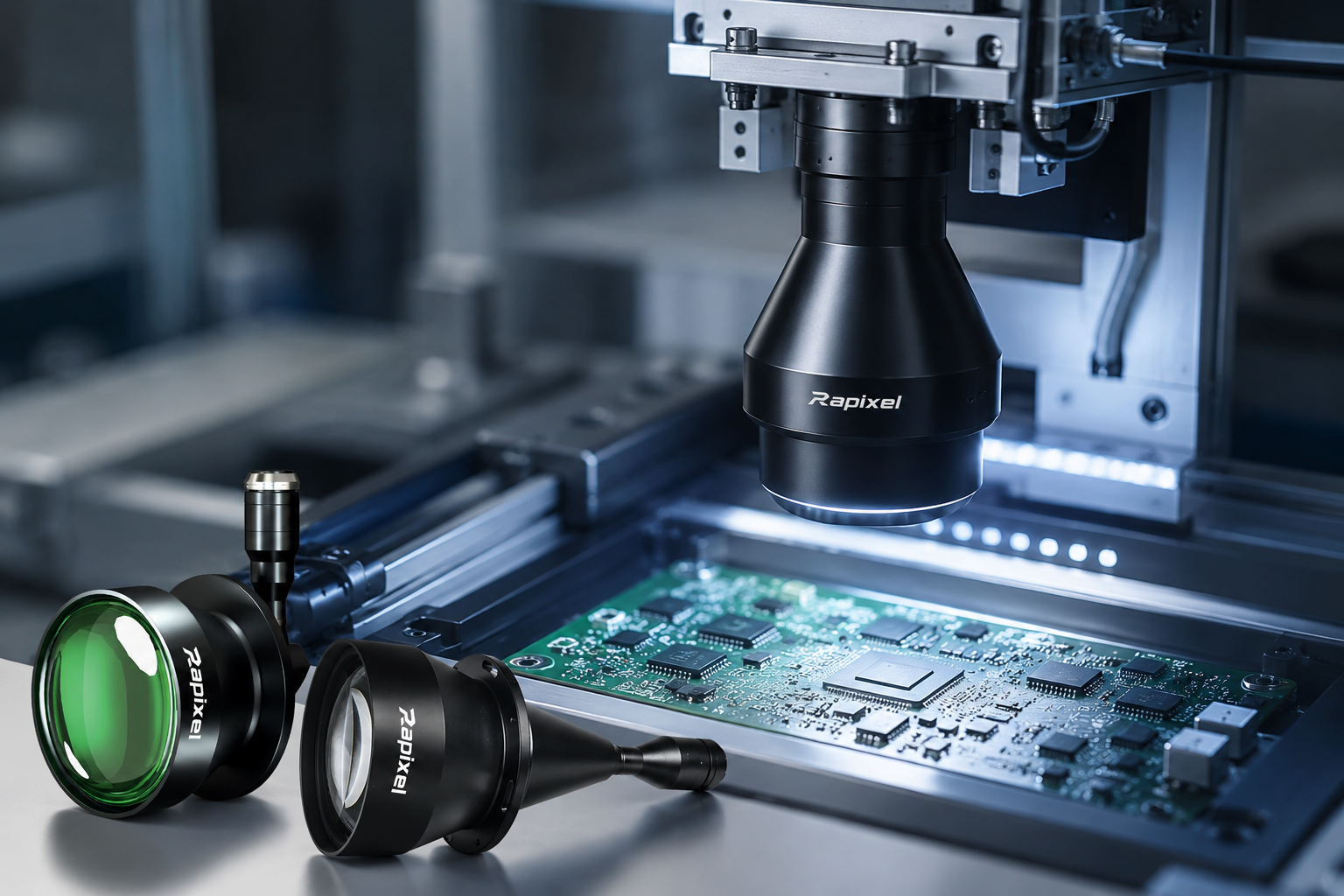

Un objectif télécentrique pour AOI est conçu pour maintenir un grossissement très stable sur une plage définie de l'espace objet tout en réduisant les variations de taille d'image liées à la perspective. Cela rend l'imagerie télécentrique particulièrement utile pour les applications d'inspection optique automatisée qui nécessitent une détection de bords reproductible, une inspection dimensionnelle et une géométrie d'objet cohérente.
Les systèmes d'inspection optique automatisée (AOI) sont souvent associés à des caméras haute résolution et à des logiciels d'inspection avancés. Cependant, le système optique situé devant la caméra peut être aussi important que la caméra elle-même.
Lorsque l'AOI implique de petits composants électroniques, des pièces mécaniques de précision, des connecteurs, des caractéristiques de PCB ou une inspection dimensionnelle, l'imagerie conventionnelle peut introduire des variations liées à la perspective qui affectent la cohérence de l'image.
Un objectif télécentrique peut aider à réduire ces effets en maintenant un grossissement stable dans sa plage de fonctionnement spécifiée. Combiné à une caméra appropriée et à un éclairage contrôlé, l'imagerie télécentrique peut fournir une base plus reproductible pour l'inspection AOI.
Dans ce guide
- Pourquoi l'AOI a-t-il besoin de l'imagerie télécentrique ?
- Principaux avantages des objectifs télécentriques pour l'AOI
- Où les objectifs télécentriques sont-ils utilisés dans l'AOI ?
- Objectif télécentrique + Caméra haute résolution
- Pourquoi l'éclairage est important dans l'AOI
- Objectif télécentrique + Lumière télécentrique
- Objectif télécentrique 90° + Lumière télécentrique 90° pour l'AOI
- Applications de l'imagerie télécentrique 90°
- Comment choisir un objectif télécentrique pour l'AOI
- Construire un système AOI télécentrique complet
- Questions fréquentes
1. Pourquoi l'AOI a-t-il besoin de l'imagerie télécentrique ?
Les systèmes AOI sont conçus pour inspecter les produits de manière cohérente à la vitesse de production. Selon l'application, le système peut devoir identifier des défauts, mesurer des dimensions, localiser des composants, inspecter des bords ou vérifier la qualité d'assemblage.
Ces tâches dépendent de la qualité et de la cohérence de l'image capturée. Avec un objectif conventionnel, les changements de position de l'objet peuvent provoquer des variations de taille apparente liées à la perspective.
Petites variations de hauteur
La planéité du PCB, la hauteur des composants ou le positionnement peuvent varier pendant l'inspection.
Effets de perspective
La taille apparente de l'objet peut changer lorsque la distance entre l'objet et l'objectif varie.
Variation de mesure
Les changements de géométrie de l'image peuvent affecter l'inspection dimensionnelle et la détection des bords.
L'imagerie télécentrique répond à ce défi en réduisant les variations de grossissement liées à la perspective dans la plage d'espace objet télécentrique spécifiée.
2. Principaux avantages des objectifs télécentriques pour l'AOI
Grossissement stable
Aide à maintenir une taille d'objet cohérente lorsque la position de l'objet change dans la plage de fonctionnement spécifiée.
Réduction des effets de perspective
Réduit la variation liée à la perspective dans la géométrie de l'image.
Imagerie des bords reproductible
Fournit une représentation plus cohérente des bords, des trous, des broches et des limites des composants.
Mesure de précision
Soutient l'inspection dimensionnelle où la cohérence géométrique est importante.
3. Où les objectifs télécentriques sont-ils utilisés dans l'AOI ?
Les objectifs télécentriques sont particulièrement utiles dans les applications AOI où la géométrie de l'image et la reproductibilité des mesures sont importantes.
Inspection de PCB
Placement des composants, caractéristiques du PCB, trous, connecteurs et inspection dimensionnelle.
Composants électroniques
Boîtiers IC, bornes, broches, connecteurs et petits assemblages électroniques.
Composants semi-conducteurs
Inspection de précision où une imagerie stable et une haute résolution sont requises.
Pièces mécaniques de précision
Pièces usinées, broches, engrenages, trous, bords et caractéristiques dimensionnelles.
4. Objectif télécentrique + Caméra haute résolution pour l'AOI
Une caméra haute résolution peut capturer plus de détails d'image, mais la résolution de la caméra seule ne détermine pas les performances optiques finales d'un système AOI.
La caméra et l'objectif doivent être adaptés selon la taille du capteur, la taille des pixels, le grossissement, le champ de vision, la distance de travail et la résolution optique.
| Composant du système | Paramètres importants |
|---|---|
| Caméra | Taille du capteur, taille des pixels, résolution, taux de rafraîchissement, type d'obturateur |
| Objectif télécentrique | Grossissement, FOV, distance de travail, résolution, distorsion |
| Éclairage | Contraste, uniformité, contrôle des réflexions, géométrie d'éclairage |
5. Pourquoi l'éclairage est important dans l'AOI
Même le meilleur objectif télécentrique ne peut pas compenser un mauvais éclairage. La caractéristique à inspecter doit être visible avec un contraste suffisant pour que la caméra et l'algorithme de vision puissent la traiter de manière fiable.
Surfaces réfléchissantes
Un éclairage contrôlé peut aider à gérer les réflexions indésirables provenant des surfaces métalliques et électroniques.
Bords et trous
Un éclairage approprié peut améliorer le contraste de la silhouette et des bords.
Caractéristiques de surface
Un éclairage directionnel ou diffus peut être sélectionné selon le défaut ou la caractéristique inspectée.
C'est pourquoi l'imagerie télécentrique et l'éclairage doivent être évalués ensemble plutôt que de sélectionner l'objectif indépendamment du système d'éclairage.
6. Objectif télécentrique + Lumière télécentrique
Pour l'inspection dimensionnelle et l'AOI basée sur la silhouette, l'éclairage télécentrique peut compléter la géométrie optique d'un objectif télécentrique.
La configuration d'éclairage exacte dépend de la surface de l'objet, de la caractéristique inspectée, de la distance de travail, du contraste requis et des contraintes mécaniques.
7. Objectif télécentrique 90° + Lumière télécentrique 90° pour l'AOI
Certains systèmes AOI font face à un défi qui ne peut pas être résolu simplement en choisissant un grossissement ou une distance de travail différent : espace d'installation limité.
Un système d'imagerie conventionnel de type top-down place la caméra et l'objectif directement au-dessus de l'objet d'inspection. Cependant, les structures de la machine, les mécanismes mobiles, les robots, le câblage ou la faible hauteur libre verticale peuvent rendre cette disposition difficile à intégrer.
Le problème de la contrainte d'espace
Chemin optique droit
Caméra
↓
Objectif télécentrique
↓
Objet d'inspection
Chemin optique plié
Caméra
→
Objectif télécentrique à déviation 90°
↓
Objet d'inspection
Un objectif télécentrique à déviation 90° utilise un chemin optique plié pour changer la direction physique entre la caméra et l'objet d'inspection. Cela peut offrir une plus grande flexibilité lors de l'intégration de l'imagerie télécentrique dans des équipements AOI compacts.
Pourquoi combiner un objectif télécentrique 90° avec une lumière télécentrique 90° ?
L'objectif détermine comment l'objet est image, tandis que l'éclairage détermine comment la caractéristique d'inspection est présentée à la caméra.
Lorsque le chemin optique est dévié de 90°, l'agencement de l'éclairage doit également être considéré comme faisant partie de la même architecture système.
Capture l'image d'inspection.
Fournit un chemin optique télécentrique plié.
Mesure et inspecte les caractéristiques capturées.
8. Applications de l'imagerie télécentrique 90°
Une configuration télécentrique 90° peut être envisagée lorsqu'un chemin optique droit conventionnel est difficile à intégrer dans la machine.
PCB & AOI électronique
Utile lorsque les structures de la machine ou les composants limitent l'espace d'installation vertical.
Inspection de connecteurs
Soutient l'inspection des broches, des bornes, des bords et de la géométrie des connecteurs.
Composants de précision
Convient à l'inspection dimensionnelle et des bords lorsque l'espace d'installation est contraint.
Machines AOI compactes
Aide à intégrer l'imagerie dans des équipements avec une faible hauteur libre verticale.
9. Comment choisir un objectif télécentrique pour l'AOI
La sélection d'un objectif télécentrique pour l'AOI doit commencer par la exigence d'inspection plutôt que par le modèle d'objectif.
Étape 1 — Définir l'objet
Déterminer quel produit ou composant sera inspecté.
Étape 2 — Définir la caractéristique d'inspection
Identifier si le système a besoin de détection de défauts, de mesure dimensionnelle, d'inspection des bords, de positionnement ou d'une autre tâche.
Étape 3 — Déterminer le FOV requis
Définir la zone physique qui doit être capturée dans une seule image.
Étape 4 — Sélectionner la caméra
Prendre en compte la taille du capteur, la taille des pixels, la résolution, le taux de rafraîchissement et l'interface.
Étape 5 — Sélectionner l'objectif télécentrique
Adapter le grossissement, le FOV, la distance de travail, la couverture du capteur, la résolution et les exigences de distorsion.
Étape 6 — Sélectionner l'éclairage
Prendre en compte les propriétés de surface, le contraste, la réflexion et la géométrie d'inspection.
Étape 7 — Vérifier l'espace mécanique
Confirmer l'espacement de la caméra, de l'objectif, de la lumière, du câble et de la machine. Envisager une configuration optique 90° si un chemin optique droit est difficile à intégrer.
10. Construire un système AOI télécentrique complet
Pour les applications AOI exigeantes, l'objectif doit être considéré comme faisant partie d'un système d'imagerie complet.
Acquisition d'image
Résolution, taille du capteur, taille des pixels, taux de rafraîchissement et caractéristiques de l'obturateur.
Géométrie optique
Grossissement, FOV, WD, résolution, distorsion et télécentricité.
Visibilité des caractéristiques
Contraste, contrôle des réflexions, uniformité et géométrie d'éclairage.
Traitement de l'inspection
Mesure, appariement de motifs, détection de défauts, OCR et positionnement.
Solutions d'objectifs télécentriques pour l'AOI
Rapixel fournit des solutions d'imagerie télécentrique pour l'inspection de précision, l'AOI, la mesure dimensionnelle, l'électronique, les composants semi-conducteurs et d'autres applications de vision industrielle.
Selon l'application, la configuration optique peut inclure des objectifs télécentriques conventionnels, des solutions télécentriques haute résolution et des conceptions télécentriques spécialisées à déviation 90°.
Explorer les objectifs télécentriques Rapixel →Explorer le guide des objectifs télécentriques
Suivez le guide complet des fondamentaux de l'imagerie télécentrique à l'AOI, à la sélection d'objectifs, à la mesure de précision, aux applications industrielles et aux solutions de systèmes de vision complets.
Fondamentaux des objectifs télécentriques
Comprendre l'imagerie télécentrique, les effets de perspective, le grossissement et les applications de base de la vision machine.
Explorer les fondamentaux →Objectif télécentrique pour l'AOI
Explorer l'imagerie télécentrique pour l'inspection optique automatisée, l'électronique, le PCB et l'inspection des composants de précision.
Vous êtes iciGuide de sélection d'objectifs télécentriques
Apprenez à sélectionner le grossissement, le FOV, la distance de travail, la compatibilité du capteur et les performances optiques.
Explorer les guides de sélection →Objectif télécentrique pour la mesure de précision
Découvrez la mesure dimensionnelle, l'inspection des bords et la reproductibilité des mesures en utilisant l'imagerie télécentrique.
Explorer les guides de mesure →Objectif télécentrique pour les applications industrielles
Explorer les applications semi-conducteurs, électronique, mécanique, plastique, batterie et fabrication de précision.
Explorer les applications industrielles →Systèmes de vision télécentriques & Solutions
Apprenez comment les caméras, les objectifs télécentriques, l'éclairage et le logiciel de vision fonctionnent ensemble dans des systèmes d'inspection complets.
Explorer les solutions de vision →Objectif télécentrique 90° + Lumière télécentrique 90° pour l'AOI
Jetez un œil plus attentif à la configuration optique compacte 90°, y compris le défi AOI à espace contraint, la conception du chemin optique, l'éclairage télécentrique et les applications d'inspection pratiques.
Explorer la solution AOI 90° →Questions fréquentes
À quoi sert un objectif télécentrique dans l'AOI ?
Un objectif télécentrique est utilisé dans l'AOI lorsque le grossissement stable, la réduction des effets de perspective, la représentation reproductible des bords ou la cohérence dimensionnelle sont importants. Les applications courantes incluent l'inspection de l'électronique, du PCB, des semi-conducteurs, des connecteurs et des composants de précision.
Pourquoi l'imagerie télécentrique est-elle utile pour l'inspection de PCB ?
L'imagerie télécentrique peut réduire les variations de grossissement liées à la perspective, aidant à maintenir une géométrie plus cohérente lors de l'inspection des caractéristiques du PCB, des composants, des connecteurs, des trous et d'autres détails dimensionnels.
Chaque système AOI a-t-il besoin d'un objectif télécentrique ?
Non. Les objectifs de vision machine standard sont adaptés à de nombreuses applications d'inspection générales. Les objectifs télécentriques sont particulièrement utiles lorsque la cohérence géométrique, la mesure dimensionnelle ou l'imagerie reproductible sont importantes.
Qu'est-ce qu'un objectif télécentrique à déviation 90° ?
Un objectif télécentrique à déviation 90° utilise un chemin optique plié pour changer la direction physique entre la caméra et l'objet d'inspection. Il peut aider à intégrer l'imagerie télécentrique dans des machines où un chemin optique droit conventionnel est difficile à installer.
Pourquoi utiliser une lumière télécentrique 90° avec un objectif télécentrique 90° ?
L'adaptation de la géométrie d'éclairage à la configuration optique peut aider à créer un système d'imagerie AOI plus compact et contrôlé, en particulier lorsque l'espace d'installation est limité.
Comment choisir un objectif télécentrique pour l'AOI ?
Commencez par la taille de l'objet et la caractéristique d'inspection, puis déterminez le FOV requis, la taille du capteur de la caméra, le grossissement, la distance de travail, la résolution, la distorsion, l'éclairage et les exigences d'installation mécanique.
Besoin d'aide pour concevoir un système AOI télécentrique ?
Partagez la taille de votre objet, le FOV requis, le capteur de la caméra, la distance de travail, la caractéristique d'inspection, l'espace machine disponible et les exigences d'éclairage. Rapixel peut aider à évaluer une configuration d'imagerie télécentrique appropriée.
Parler à un spécialiste de la vision →
