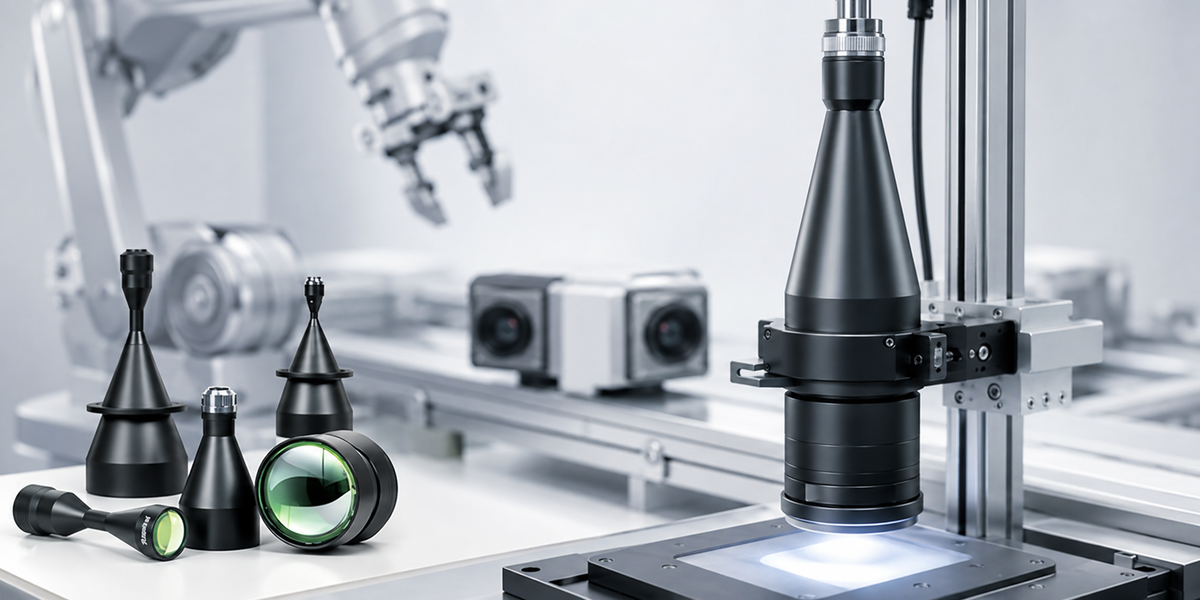

Qu'est-ce qu'un objectif télécentrique ? Un guide pratique pour la vision machine
Découvrez comment les objectifs télécentriques réduisent les erreurs liées à la perspective, stabilisent le grossissement et améliorent la cohérence de l'imagerie pour la mesure de précision, l'AOI et l'inspection industrielle.
Qu'est-ce qu'un objectif télécentrique ?
Un objectif télécentrique est un objectif optique conçu pour maintenir un grossissement très stable sur une plage définie de l'espace objet tout en minimisant les variations de taille d'image liées à la perspective. Cela rend l'imagerie télécentrique particulièrement utile pour les applications de vision machine où la précision dimensionnelle, la répétabilité et la cohérence géométrique sont importantes.
Dans la vision machine industrielle, une image nette ne suffit pas toujours. Lorsqu'une caméra est utilisée pour mesurer ou inspecter une pièce, l'image doit également représenter la géométrie de l'objet de manière cohérente.
C'est là qu'un objectif télécentrique peut faire une différence significative. Contrairement à un objectif de vision machine conventionnel, un objectif télécentrique est conçu pour minimiser les variations de grossissement liées à la perspective dans sa plage de fonctionnement spécifiée.
Le résultat est une imagerie plus stable lorsque la position de l'objet change le long de l'axe optique — un avantage important pour la mesure de précision, l'inspection optique automatisée (AOI) et d'autres applications de vision exigeantes.
Dans ce guide
- Pourquoi la distorsion de perspective est importante en vision machine
- Qu'est-ce qui rend l'imagerie télécentrique différente ?
- Télécentricité vs Faible distorsion
- Objectif télécentrique vs Objectif de vision machine standard
- Quand devriez-vous utiliser un objectif télécentrique ?
- Paramètres clés des objectifs télécentriques
- Comment la caméra et l'objectif fonctionnent ensemble
- Pourquoi l'éclairage est important dans l'imagerie télécentrique
- Applications courantes des objectifs télécentriques
- Comment commencer à choisir un objectif télécentrique
- Questions fréquentes
1. Pourquoi la distorsion de perspective est importante en vision machine
La perspective est une partie naturelle de l'imagerie conventionnelle. Les objets qui sont plus proches de l'objectif apparaissent plus grands, tandis que les objets plus éloignés apparaissent plus petits. Pour la photographie, cet effet est souvent souhaitable. Pour la vision machine de précision, cependant, il peut introduire des variations indésirables.
Considérez un système d'inspection mesurant la largeur d'un petit composant mécanique. Si le composant se déplace légèrement plus près ou plus loin d'un objectif conventionnel, sa taille apparente peut changer dans l'image. Même lorsque la pièce physique n'a pas changé, les dimensions de l'image mesurées peuvent varier.
Changements de position de l'objet
La pièce inspectée se déplace plus près ou plus loin de l'objectif.
Changements de taille apparente
La perspective peut faire apparaître la même caractéristique physique de différentes tailles.
Variation de mesure
Les changements de géométrie de l'image peuvent affecter l'inspection dimensionnelle et la répétabilité.
Pour les applications où la géométrie de l'image doit rester cohérente, la réduction des variations de grossissement liées à la perspective devient une partie importante de la conception du système optique.
2. Qu'est-ce qui rend l'imagerie télécentrique différente ?
L'imagerie télécentrique utilise une conception optique spécialisée pour réduire les variations de grossissement causées par les variations de position de l'objet dans une plage télécentrique définie.
En termes pratiques, cela signifie que lorsqu'un objet se déplace le long de l'axe optique dans la plage de fonctionnement spécifiée de l'objectif, sa taille apparente reste beaucoup plus stable qu'avec l'imagerie conventionnelle.
Changements de perspective
La distance de l'objet peut affecter la taille apparente de l'objet et la géométrie de l'image.
Grossissement stable
Le grossissement reste très stable dans la plage d'espace objet télécentrique spécifiée.
3. Télécentricité vs Faible distorsion
La télécentricité et la distorsion optique sont liées à la qualité de l'image, mais elles décrivent des caractéristiques différentes. Cette distinction est importante lors du choix d'un objectif pour la mesure en vision machine.
Un objectif à faible distorsion peut minimiser la distorsion géométrique tout en produisant encore des variations de grossissement liées à la perspective. Un objectif télécentrique est spécifiquement conçu pour réduire les effets de perspective sur sa plage d'espace objet spécifiée.
| Caractéristique | Objectif à faible distorsion | Objectif télécentrique |
|---|---|---|
| Distorsion géométrique | Conçu pour être faible | Généralement très faible |
| Effet de perspective | Toujours présent | Fortement réduit |
| Stabilité du grossissement | Limitée | Élevée |
| Utilisation typique | Imagerie et inspection générales | Mesure et inspection de précision |
4. Objectif télécentrique vs Objectif de vision machine standard
Un objectif de vision machine standard est adapté à de nombreuses applications d'inspection générales. Un objectif télécentrique devient plus précieux lorsque le système nécessite un grossissement stable, une géométrie répétable ou une inspection dimensionnelle précise.
| Fonction | Objectif standard | Objectif télécentrique |
|---|---|---|
| Effet de perspective | Présent | Fortement réduit |
| Stabilité du grossissement | Limitée | Élevée |
| Mesure dimensionnelle | Applications générales | Applications de précision |
| Inspection des bords | Bonne | Très adaptée |
| Application typique | Vision machine générale | Inspection et mesure de précision |
5. Quand devriez-vous utiliser un objectif télécentrique ?
Tous les systèmes de vision machine ne nécessitent pas un objectif télécentrique. Les cas d'utilisation les plus forts sont les applications où la géométrie de l'image, la cohérence de la mesure et la répétabilité sont critiques.
Mesure de précision
Inspection dimensionnelle des largeurs, diamètres, trous, bords et composants.
Inspection AOI
Imagerie répétable pour les systèmes d'inspection optique automatisée.
Imagerie haute résolution
Systèmes d'imagerie de précision utilisant des caméras industrielles haute résolution.
Position d'objet variable
Inspection où la hauteur ou la position de l'objet peut varier dans la plage d'imagerie.
6. Paramètres clés des objectifs télécentriques
La sélection d'un objectif télécentrique doit commencer par les exigences d'inspection plutôt que par le modèle d'objectif. Plusieurs paramètres optiques et mécaniques doivent être considérés ensemble.
Définir les dimensions physiques de la zone d'inspection.
Déterminer combien de l'objet doit être capturé.
Faire correspondre la taille de l'objet avec le capteur de la caméra.
Confirmer la distance d'installation mécanique requise.
S'assurer que l'objectif couvre adéquatement le capteur de la caméra.
Faire correspondre les performances de l'objectif avec la taille des pixels et la résolution de la caméra.
Important pour une mesure géométrique précise.
Prendre en compte la variation de hauteur de l'objet et les exigences de mise au point.
7. Comment la caméra et l'objectif fonctionnent ensemble
Une caméra haute résolution ne crée pas automatiquement un système de vision machine haute résolution. Les performances optiques de l'objectif doivent être appropriées pour le capteur de la caméra et les exigences d'inspection.
Capteur & Résolution
La taille du capteur, la taille des pixels, la résolution et les caractéristiques de l'obturateur influencent les performances du système.
Performances optiques
Le grossissement, le FOV, la distance de travail, la résolution et la distorsion doivent correspondre à la caméra et à l'objet.
Qualité finale de l'image
La caméra et l'objectif doivent être évalués comme un système d'imagerie intégré.
Cela devient particulièrement important lorsque les objectifs télécentriques sont associés à des caméras à balayage de zone haute résolution pour des applications exigeantes d'AOI et de mesure.
8. Pourquoi l'éclairage est important dans l'imagerie télécentrique
Un objectif télécentrique ne peut pas compenser un éclairage inadapté. Même lorsque la géométrie de l'image est très stable, un mauvais éclairage peut réduire le contraste, masquer les défauts ou rendre les bords difficiles à détecter.
La géométrie de l'éclairage doit donc être considérée avec l'objectif. Cela est particulièrement important lors de l'inspection de métaux réfléchissants, de composants de précision, de petits bords, de trous ou d'autres caractéristiques où le contraste et la définition des bords affectent directement les résultats de l'inspection.
Voir comment l'imagerie télécentrique et l'éclairage spécialisé peuvent être combinés pour l'inspection optique automatisée, y compris les configurations optiques compactes à 90°.
Explorer les objectifs télécentriques pour l'AOI →9. Applications courantes des objectifs télécentriques
Les objectifs télécentriques sont particulièrement utiles lorsque la cohérence dimensionnelle, la précision géométrique et l'imagerie répétable sont importantes.
Mesure de précision
Inspection dimensionnelle des largeurs, diamètres, trous, bords et profils.
AOI
Inspection optique automatisée des composants et des pièces fabriquées.
Électronique
PCB, connecteurs, boîtiers IC et composants électroniques.
Semi-conducteurs
Inspection et mesure de précision des composants semi-conducteurs.
Pièces mécaniques
Inspection de petits composants usinés de précision.
Composants en plastique
Inspection dimensionnelle et des bords de pièces moulées de précision.
10. Comment commencer à choisir un objectif télécentrique
La façon la plus fiable de sélectionner un objectif télécentrique est de commencer par l'objet d'inspection et les performances d'imagerie requises plutôt que de choisir un objectif basé uniquement sur le grossissement.
Étape 1 — Définir la taille de l'objet
Déterminer les dimensions maximales de la zone d'inspection.
Étape 2 — Déterminer le FOV requis
S'assurer que toute la zone d'inspection est couverte avec une marge appropriée.
Étape 3 — Confirmer le capteur de la caméra
Vérifier la taille du capteur, la résolution et la taille des pixels.
Étape 4 — Sélectionner le grossissement
Faire correspondre la taille de l'objet, le FOV et les dimensions du capteur.
Étape 5 — Confirmer la distance de travail
S'assurer que l'objectif s'adapte à l'espace d'installation mécanique disponible.
Étape 6 — Évaluer la résolution et la distorsion
Confirmer que l'objectif peut soutenir la précision de mesure et d'inspection requise.
Étape 7 — Sélectionner l'éclairage
Prendre en compte les propriétés de surface, les réflexions, le contraste et la géométrie du système d'inspection.
Solutions d'objectifs télécentriques pour la vision de précision
Rapixel développe des solutions de vision machine industrielle pour les applications nécessitant une imagerie stable, de faibles effets de perspective, une haute résolution et des performances d'inspection fiables.
Les solutions d'objectifs télécentriques peuvent être intégrées avec des caméras industrielles, un éclairage spécialisé et des systèmes de vision pour la mesure de précision, l'AOI, l'inspection des composants électroniques et d'autres applications exigeantes.
Explorer les objectifs télécentriques Rapixel →Explorer le guide des objectifs télécentriques
Suivez le guide complet des fondamentaux de l'imagerie télécentrique à l'AOI, la sélection d'objectifs, la mesure de précision, les applications industrielles et les solutions de systèmes de vision complets.
Fondamentaux des objectifs télécentriques
Comprendre l'imagerie télécentrique, les effets de perspective, le grossissement et les fondamentaux de la sélection d'objectifs télécentriques.
Vous êtes iciObjectif télécentrique pour l'AOI
Explorer l'imagerie télécentrique pour l'inspection optique automatisée, l'électronique, les PCB et l'inspection des composants de précision.
Explorer les applications AOI →Guide de sélection d'objectifs télécentriques
Apprenez comment sélectionner le grossissement, le FOV, la distance de travail, la compatibilité du capteur et les performances optiques.
Explorer les guides de sélection →Objectif télécentrique pour la mesure de précision
Découvrez comment l'imagerie télécentrique soutient la mesure dimensionnelle, l'inspection des bords et la répétabilité de la mesure.
Explorer les guides de mesure →Objectif télécentrique pour les applications industrielles
Explorer les applications des objectifs télécentriques dans les semi-conducteurs, l'électronique, la mécanique, le plastique et la fabrication de précision.
Explorer les applications industrielles →Systèmes de vision télécentriques & Solutions
Apprenez comment les caméras, les objectifs télécentriques, l'éclairage et le logiciel de vision fonctionnent ensemble dans des systèmes d'inspection complets.
Explorer les solutions de vision →Questions fréquentes
Qu'est-ce qu'un objectif télécentrique ?
Un objectif télécentrique est conçu pour maintenir un grossissement très stable sur une plage définie de l'espace objet tout en minimisant les variations de taille d'image liées à la perspective. Il est couramment utilisé pour les applications de vision machine de précision.
À quoi sert un objectif télécentrique ?
Les objectifs télécentriques sont couramment utilisés pour la mesure de précision, l'inspection dimensionnelle, l'AOI, l'inspection des semi-conducteurs, l'inspection électronique et d'autres applications où un grossissement stable et une imagerie répétable sont importants.
Quel est le principal avantage d'un objectif télécentrique ?
Le principal avantage est un grossissement très stable sur une plage définie de l'espace objet, ce qui aide à réduire la variation liée à la perspective dans l'imagerie et l'inspection dimensionnelles.
Un objectif télécentrique est-il meilleur qu'un objectif standard ?
Pas nécessairement. Les objectifs standards sont souvent plus flexibles et plus économiques pour l'inspection générale. Les objectifs télécentriques sont particulièrement utiles lorsque la précision de la mesure, le grossissement stable et la cohérence géométrique sont importants.
Un objectif télécentrique élimine-t-il la distorsion ?
La télécentricité réduit principalement les variations de grossissement liées à la perspective. La distorsion optique est une caractéristique distincte, donc les spécifications de télécentricité et de distorsion doivent être prises en compte pour la mesure de précision.
Comment choisir un objectif télécentrique ?
Commencez par la taille de l'objet, le champ de vision requis, la taille du capteur de la caméra, le grossissement, la distance de travail, la résolution, la distorsion et la profondeur de champ. Les exigences d'éclairage doivent également être évaluées comme partie du système de vision machine complet.
Besoin d'aide pour sélectionner un objectif télécentrique ?
Partagez la taille de votre objet, le FOV requis, la distance de travail, le capteur de la caméra et les exigences d'inspection. Rapixel peut aider à identifier une configuration d'imagerie télécentrique appropriée.
